Hướng dẫn cách chuyển AutoCAD đời cao về AutoCAD đời thấp hơn

0 54

Có một số bạn hỏi mình nguyên nhân mà file AutoCAD máy khác mở được mà máy mình lại không mở được ? Nguyên nhân phổ biến nhất là do phần mềm AutoCAD ở máy đang cài là phiên bản đời cũ so với bản vẽ AutoCAD đó.  Vậy nên hôm nay mình chia sẻ một số cách chuyển AutoCAD đời cao về AutoCAD đời thấp để có thể mở và sử dụng.

Cách 1: Lưu lại về bản thấp hơn

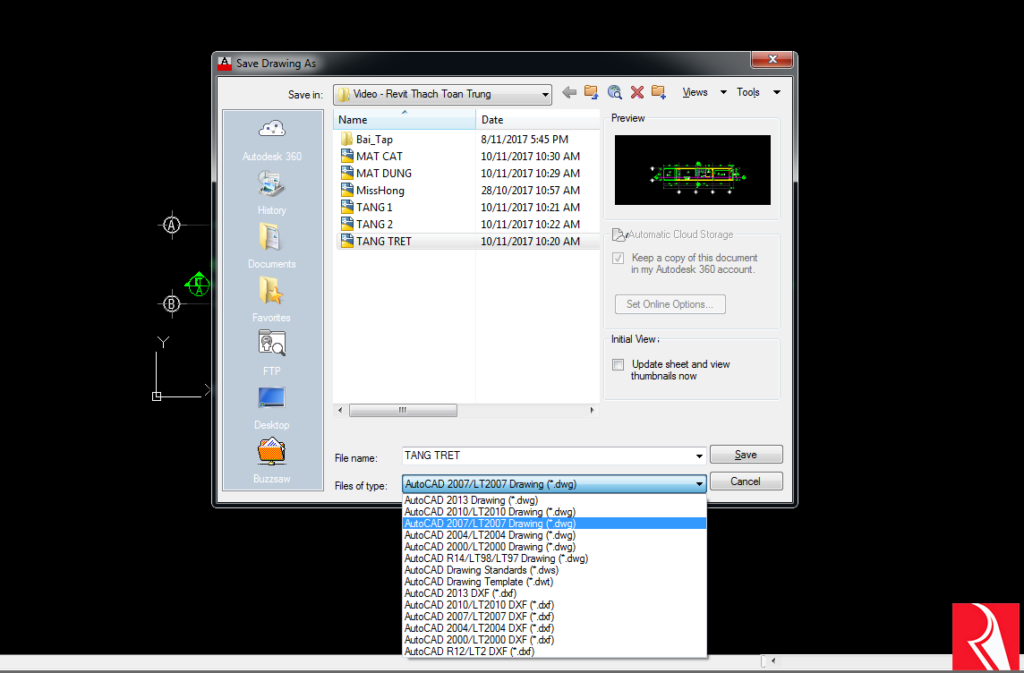

Nhờ bạn bè có sử dụng AutoCAD đời cao mở bản Cad đó ra và Save As về phiên bản thấp hơn như hình

Hướng dẫn cách chuyển AutoCAD đời cao về AutoCAD đời thấp hơn
Hướng dẫn cách chuyển AutoCAD đời cao về AutoCAD đời thấp hơn

Cách 2 : Sử dụng phần mềm DWG Trueview 2016

Chuyển AutoCAD đời cao về AutoCAD đời thấp bằng phần mềm DWG Trueview 2016

Tải DWG Trueview

DWG TrueView 2016 là 1 phần mềm tiện ích miễn phí của hãng Autodesk giúp mở file DWG mà không cần cài đặt phần mềm AutoCAD trong máy tính

Nó là một phần mềm miễn phí giúp mở file AutoCAD mà không cần cài đặt phần mềm AutoCAD trên máy.

Ngoài ra đây mới là chức năng cực kì hay của phần mềm này đó chính là chuyển đổi một hay nhiều bản vẽ AutoCAD xuống các phiên bản AutoCAD đời thấp hơn ( Từ 2000, 2004, 2007, 2010)

Xem thêm: 150+ phím tắt và lệnh trong AutoCad – sử dụng AutoCad chuyên nghiệp

Cách sử dụng phần mềm như sau

Bước 1:Sau khi các bạn đã cài đặt phần mềm DWG Trueview 2016, tiến hành mở phần mềm lên

Giao diện chương trình như sau:

Hướng dẫn cách chuyển AutoCAD đời cao về AutoCAD đời thấp hơn
Hướng dẫn cách chuyển AutoCAD đời cao về AutoCAD đời thấp hơn

Bước 2: Bấm vào biểu tượng mũi tên ( góc trái màn hình ) chọn DWG Convert

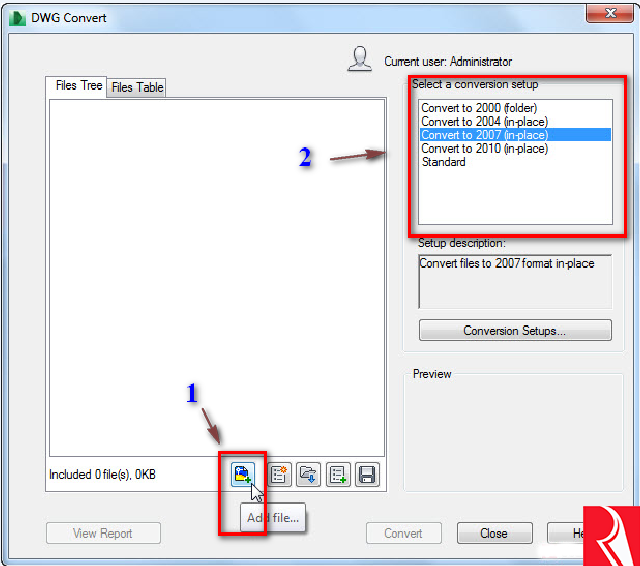

Bước 3 : Sau khi chọn DWG Convert thì sẽ hiện ra bảng sau,

Hướng dẫn cách chuyển AutoCAD đời cao về AutoCAD đời thấp hơn
Hướng dẫn cách chuyển AutoCAD đời cao về AutoCAD đời thấp hơn

Ở mục 1 các bạn chọn các file AutoCADcần chuyển đổi xuống AutoCAD phiên bản thấp hơn, sau đó ở mục 2 là các lựa chọn đời phiên bản AutoCAD (2004, 2007,2010, .. )

Bước 4 : Nhấm Convert để phần mềm bắt đầu chuyển đổi

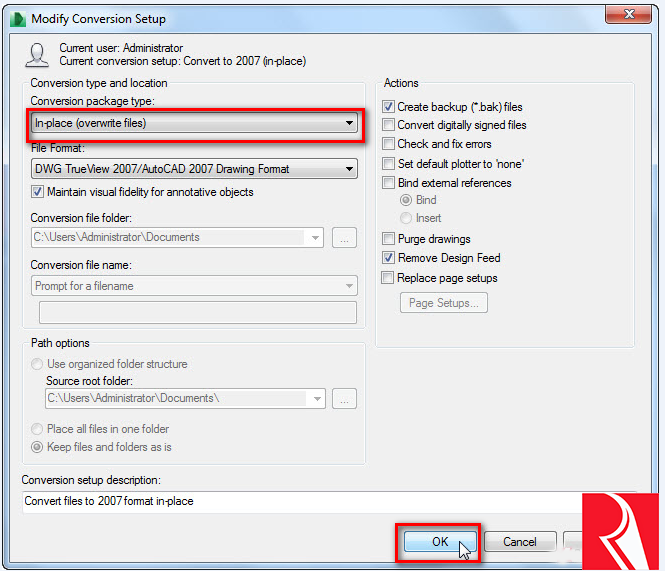

Ngoài ra, để lựa chọn các tùy biến Convert thì các bạn kích vào Conversion Setup sẽ hiện lên bảng sau

Hướng dẫn cách chuyển AutoCAD đời cao về AutoCAD đời thấp hơn
Hướng dẫn cách chuyển AutoCAD đời cao về AutoCAD đời thấp hơn

Tại đây có một số lựa chọn như:

  • in-place (overwrite files): ghi đè lên file gốc ;
  • File format: chọn định dạng CAD cần convert, có thể là 2010 2007 2004
  • Blind extenal references với 2 tuỳ chọn là Blind hoặc Insert: Nhúng file Xref vào file bản vẽ của bạn và còn nhiều tuỳ chọn nâng cao khác

Sau khi lựa chọn được xong thì các bạn nhấn OK để lưa lại và bấn Convert để tiến hành Convert

Done!

Nếu có bất kỳ thắc mắc nào cần giải đáp các bạn hãy comments ở bên dưới, mình sẽ giúp các bạn. Chúc các bạn thành công!
